نوآوري - دستگاه كاترين (تلفيق كات اوت وجداساز) درشركت توزيع نيروي برق استان چهارمحال وبختياري
در شبكه هاي توزيع برق و بخصوص در مكان هايي كه دو فيدر20كيلوولت با يكديگر قابليت مانور دارند ،در زمان اجراي مانوربا كات اوت يا جداساز(بصورت مجزا) ناگزير به اعمال خاموشي از طريق پست فوق توزيع(بر روي فيدر) ويا از طريق كليدهاي بالادست(قابل قطع زيربار)مي باشيم كه با توجه به زمان بر بودن عمليات فوق الذكر در فاصله انجام مانور و يا تعويض فيوز المنت بخشي از فيدركه شامل نواحي پايين دست فيدر مي باشد دچار خاموشي مي گردد. اين خاموشي ها بسته به فاصله مناطق مانور شده ازنواحي و واحدهاي عمليات وبهره برداري مناطق وهمچنين سكسيونرها ويا تجهيزات مانور(قابل قطع زير بار) طولاني تر گرديده ونارضايتي مشتركين را بهمراه خواهد داشت وبه تبع آن شاخص هاي قابليت اطمينان(انرژي توزيع نشده و...) تحت تاثير قرار خواهد گرفت.

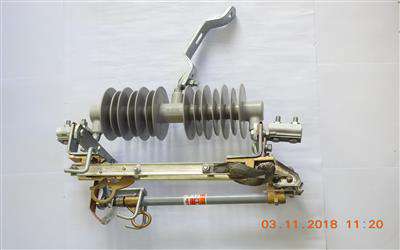

با توجه به اهميت كاهش خاموشي ها و هدف گذاري شركت هاي توزيع در راستاي بهبود مداوم قابليت اطمينان در شبكه واز سوي ديگر لزوم قابليت انجام مانور بهينه در مناطق خاص، استفاده از كات اوت و جداساز بصورت يكپارچه ودر كنار يكديگر( كاترين ) يكي از راهكارهاي پيشنهادي حل اين مسئله مي باشد. در اين مجموعه كات اوت و جداساز تيغه اي در كنار هم و بر روي يك پايه نگهدارنده قرار مي‌گيرند. به اين ترتيب در زمان اجراي مانور كه نياز به تغيير سايز فيوز المنت وجود دارد با وصل تيغه جداساز از ايجاد خاموشي تا تعويض فيوز المنت جلوگيري مي‌شود.
كاربرد ديگر اين دستگاه در زمان عيب يابي خطوط طولاني مي باشد كه با قطع تيغه جداساز و برقدار نمودن خط بوسيله فيوز كات اوت با سايزهاي متفاوت المنت، مي‌توان به راحتي وبا جلوگيري از انتقال فالت به رله پست فوق توزيع به عيب‌يابي خطوط پرداخت.
از ديگر كاربردهاي اين دستگاه استفاده در مناطق كشاورزي است(درابتداي خطوط) كه رفتار بار با تغيير در فصول متفاوت است، بنابراين در فصول سرد وكم باري با توجه به اينكه اكثر بارهاي كشاورزي از مدار خارج مي باشند صرفاً از تيغه كات اوت استفاده شده ودر فصول پرباري وگرم سال از تيغه جداساز استفاده مي شود كه باعث ممانعت از انتقال فالت در زمانهاي بي باري به بالادست مي گردد.
گفتني است ؛ اين دستگاه از جمله نوآوري هاي شركت توزيع نيروي برق استان چهارمحال وبختياري مي باشد كه در نمايشگاه جانبي بيست وچهارمين كنفرانس بين المللي شبكه هاي توزيع برق رونمايي شد و در معرض توجه بازديد كنندگان قرار گرفت.
روابط عمومي شركت توزيع نيروي برق استان چهارمحال وبختياري
